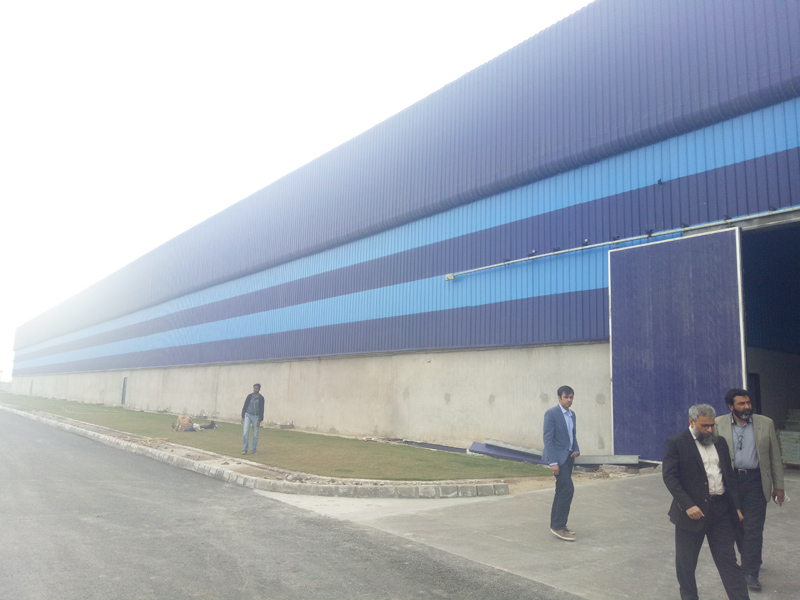

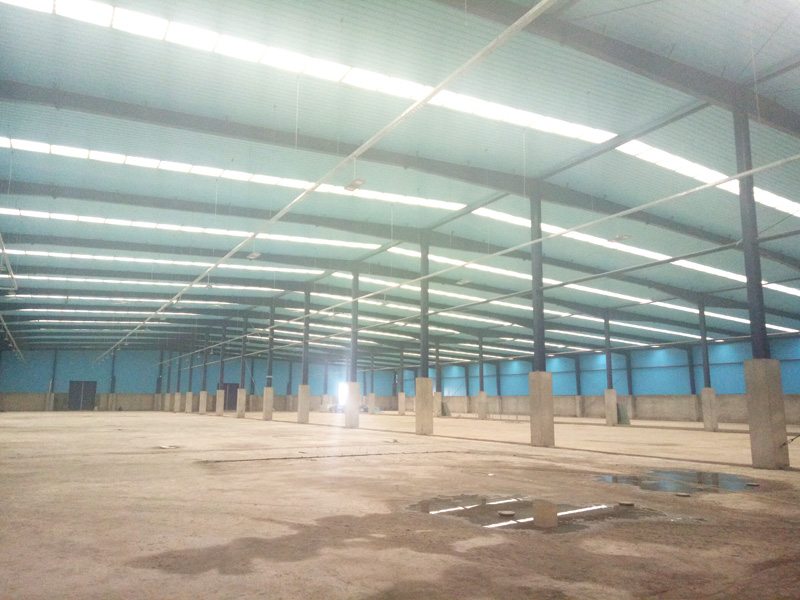

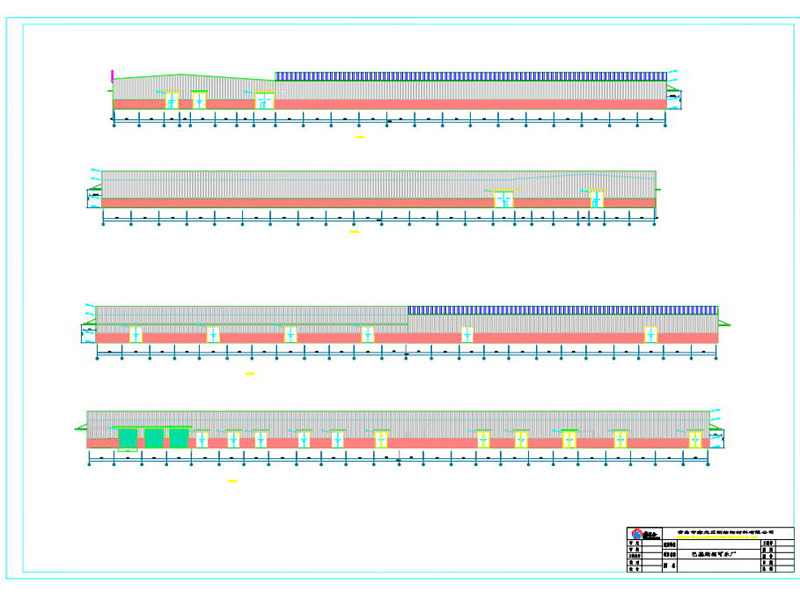

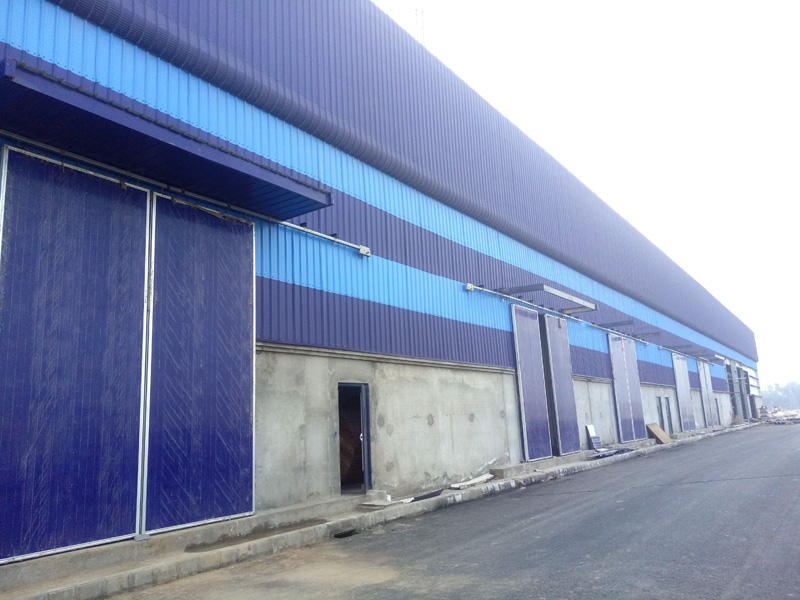

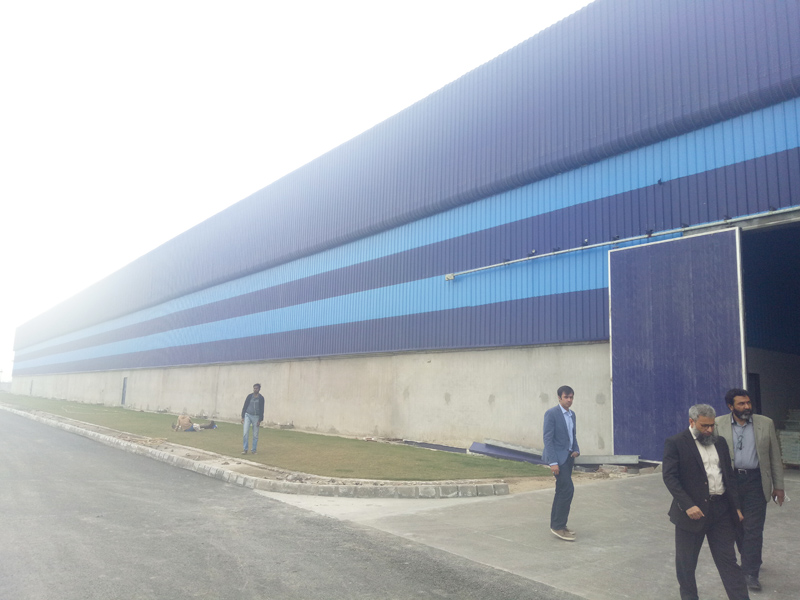

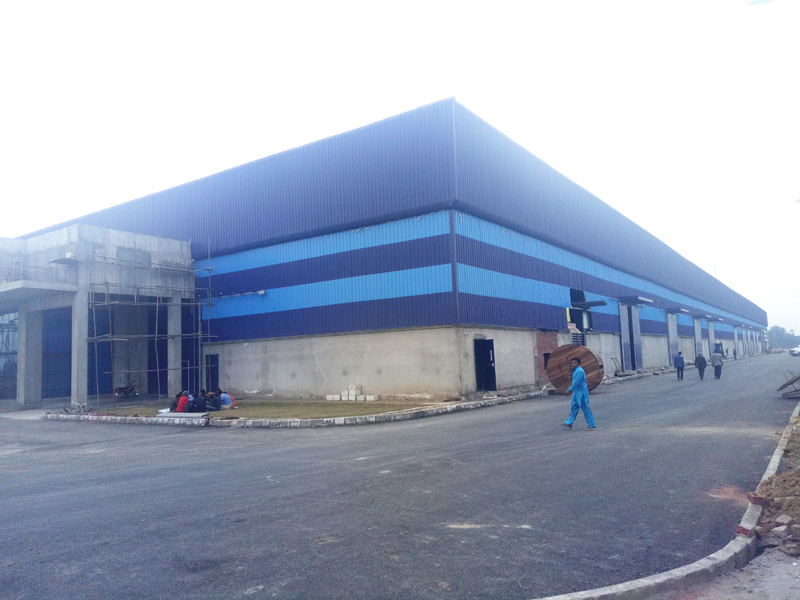

Проект завода по переработке колы в Пакистане

Описание завода по переработке колы:

1. Общая площадь здания: 23 400 кв.м.

2. Размер: 100*178*9м + 52*100*9м

3. Пролет: 4 пролета *25м; 4 отсека*13м

4. Высота карниза: 9м; 12м с парапетом

5. Высота конька: 11,8м.

6. Объем стали: 760 тонн.

7. Кирпичная стена: 3м.

8. Технический объем и тип каркаса: 1-й и 2-й квартал Г-образной формы, трехсторонние  парапеты с выпуклостью, ряды обшивки разных цветов.

9. Особые требования: особый цвет несущей части, выпуклости  внизу парапетов.

10. Специальные материалы или технологии: специализированные материалы для внутреннего  холодильного хранения.

11. Основной стальной каркас: сварная двутавровая колонна и балка из материалов Q345B.

12. Прогон:   сталь Z-образного сечения.

13. Материалы для обслуживания крыши: внешний стальной лист типа V-820 толщиной 0,5 мм + одеяло из стекловаты толщиной 50 мм с алюминиевой фольгой + внутренний стальной лист типа V-900 толщиной 0,4 мм.

14. Материалы для обслуживания стен:  внешний стальной лист типа V-840 толщиной 0,5 мм + одеяло из стекловаты толщиной 50 мм с алюминиевой фольгой + внутренний стальной лист типа V-900 толщиной 0,45 мм.

15. Дверь: Электрическая раздвижная дверь и рулонная дверь.

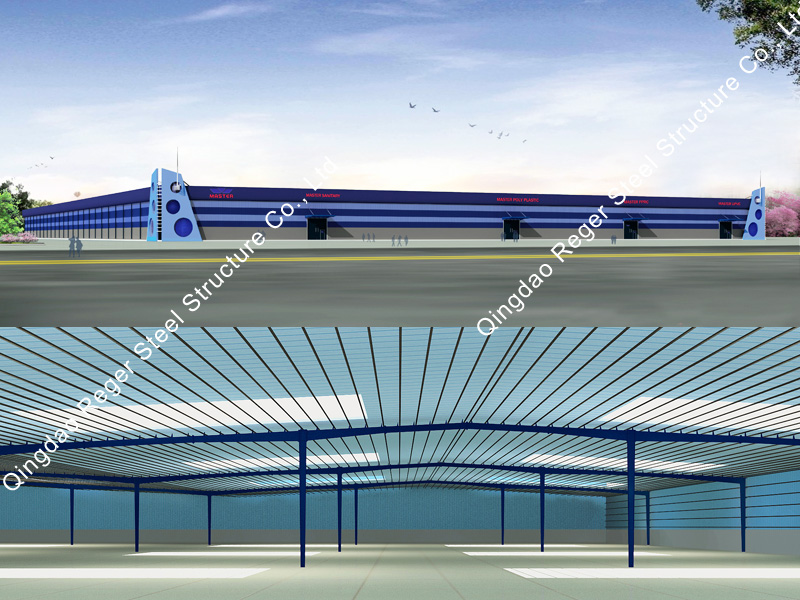

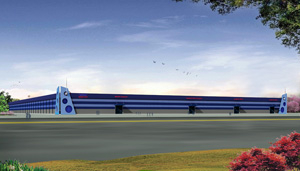

Еще один проект заказчика — завод по переработке керамической плитки . 3D-рендеринг керамической плитки и проекта завода по производству колы одинаковы. Заказчик очень доволен двумя проектами по производству стальных конструкций.
